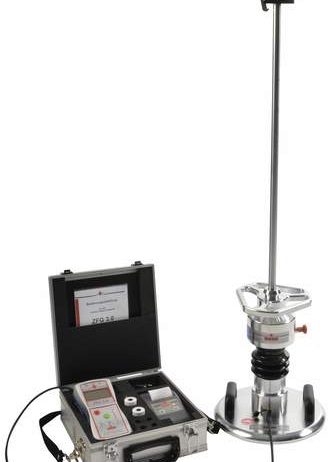

Электронный динамический плотномер грунта ZORN Instruments ZFG 3.0 — универсальный прибор для точного определения динамического модуля упругости (несущей способности и динамической деформации) грунта и оснований дорог.

В принципе работы динамического плотномера грунта ZFG 3.0 реализован метод штампа «метод падающего груза», имитирующий проезд автомобиля по дорожному покрытию. Динамический плотномер ZORN Instruments ZFG 3.0 позволяет произвести быстрое измерение и оперативно вынести решение относительно пригодности грунта.

Плотномер ZFG 3.0 позволяет выполнять:

• Определение коэффициента уплотнения грунта
• Измерение динамического модуля упругости грунта Еvd
• Определение географических координат точки измерения (модификация ZFG 3.0 GPS)
• Оценку несущей способности грунтов и оснований дорог по динамическому модулю упругости
• Построение графической диаграммы прогиба, отражающей динамику изменения осадки на исследуемом грунте

Применяется при выполнении следующих видов работ:

• Земляные работы, подземное строительство
• Cтроительство авто и ЖД дорог
• Взлетно-посадочные полосы
• Контроль за уплотнением
• Зернистые прослойки
• Стабилизация почвы
• Отвальные группы
• Засыпка траншей
• Откаточные пути
• Дамбы и склоны
• Засыпка опор

Технические характеристики

• Нагрузочное устройство
• Вес падающего груза 10 кг 15 кг
• Общий вес 15 кг 20 кг
• Максимальная ширина 200 мм
• Высота 1135 мм 1150 мм
• Максимальная сила воздействия 7,07 кН 10,6 кН
• Время воздействия 17 мсек ± 1,5 мсек
• Максимальное давление на грунт 0,1 МН/м2 0,15 МН/м2

Нагрузочная плита

• Диаметр 300 мм
• Высота 130 мм
• Вес 15 кг

Измерительный блок

• Габариты 100x210x40 мм
• Вес 440 г
• Диапазон измерения усадки от 0,3 до 5 мм
• Точность измерения усадки ± 0,02 мм
• Диапазон измерения Evd 5… 70 МПа/м2 70… 105 МПа/м2
• Диапазон измерения датчика ± 100 г
• Диапазон частот измерения от 0 до 500 Гц
