на базе площадочных вибраторов ИВ-99Б (42В), ИВ-99Е (220В), ИВ-98Н (42B) ИВ-98Е (220В) однофазным напряжением 220В и трех¬фазным напряжением 42

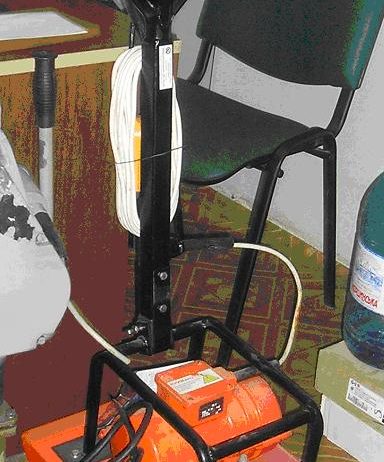

Виброуплотнитель ВУ-05-45 и ВУ-11-75 предназначен для уплотнения различных видов сыпучих и связных дорожных покрытий, таких как песок, гравий, песчано-гравийная смесь, асфальтобетон при проведении дорожно-строительных, ремонтных и прочих работ, связанных с уплотнением поверхности на
ограниченном пространстве.
Виброуплотнитель представляет собой конструкцию из плиты, являющейся его рабочей частью, в центре которой установлен вибратор электромеханический общего назначения с круговыми колеба¬ниями ИВ-99Б, ИВ-99Е или ИВ-98Н, ИВ-98Е который представляет собой трехфазный или однофаз¬ный асинхронный электродвигатель с короткозамкнутым ротором с установленными на концах вала ротора дебалансзми. Дебалансы, вращаясь с валом ротора, создают вынуждающую силу. К плите через специальные виброизоляторы прикреплена рама с рукояткой управления. На рукоятке устано¬влен выключатель электропитания вибратора. Уплотнение происходит за счет вертикальной состав¬ляющей вынуждающей силы, возникающей в вибраторе. Поступательное движение виброуплотнителя происходит за счет горизонтальной составляющей вынуждающей силы.
Для регулирования величины вынуждающей силы вибратора дебалансы на обоих концах вала вы¬полнены двойными. Регулирование осуществляется путем изменения угла между подвижным и непо¬движным дебалансами на обоих концах вала. Виброуплотнитель марки ВУ -11-75 комплектуется вибратором повышенной надежности ИВ-98Н
1

Наименование параметров ВУ-05-45 (42В) ВУ-05-45Е (220В) ВУ-11-75 (42В) ВУ-11-73Е (220В)
Номинальная мощность, (кВт) 0,25 0,25 0,55 0,55
Потребляемая мощность, (кВт) 0,5 0,5 0,9 0,9
Номинальное напряжение, (В) 42В(3 фазы) 220В(1фаза) 426(3фаза) 220(1 фаза)
Частота тока, (Гц) 50 50 50 50
Частота колебаний синхронная, (Гц) 50 50 50 50
Статический момент, (кг/см) 2,55-..5,1 2,55…5,1 5,7… 11,4 5,7.,.11,4
Вынуждающая сила колебаний, (кН) 2,5.-.5,0 2,5-5,0 5,6…11,3 5,6.,.11,3
Габариты рабочей плиты, (мм) 380 х 380 380 х 380 500 х 500 500 х 500
Габаритные размеры, (мм) 800x388x1000 800x388x1000 1000x500x1040 1000x500x1040
Глубина уплотнения, (мм) 200 200 300 300
Рабочая скорость, (м/мин) 10 10 8 S
Масса, (кг) 45. 45 75 75
